Балансування карданного вала TIR — обов’язкова процедура для вантажних автомобілів, мікроавтобусів та причепної техніки після будь-якого ремонту трансмісії. На відміну від легкових автомобілів, карданні вали вантажівок і мікроавтобусів зазнають значно більших навантажень: більша маса, вища крутна пара, триваліші перегони. Навіть незначний дисбаланс на вантажному карданному валу створює колосальні вібрації та руйнує підшипники, хрестовини і підвісні опори в рази швидше. У цій статті розповідаємо: чому дисбаланс на TIR особливо небезпечний, як його розпізнати і як відбувається балансування карданного вала TIR у нашому СТО.
Зміст
- Чим відрізняється карданний вал TIR від легкового
- 5 симптомів дисбалансу карданного вала TIR
- Причини виникнення дисбалансу
- Як відбувається балансування в нашому СТО
- Наслідки ігнорування дисбалансу на TIR
- Які моделі обслуговуємо
- Пов’язані послуги
- FAQ
- Контакти
Чим відрізняється карданний вал TIR від легкового автомобіля
Карданний вал вантажного автомобіля або мікроавтобуса принципово відрізняється від легкового за кількома параметрами:
- Довжина і кількість секцій — вантажний карданний вал значно довший, часто складається з 3–4 секцій з проміжними підвісними опорами. На Mercedes Sprinter — 2–3 секції, на повнорозмірних вантажівках — до 4–5
- Маса — вантажний карданний вал важить 15–50 кг проти 3–8 кг у легкового. При дисбалансі сила відцентрового навантаження зростає пропорційно масі
- Крутний момент — двигуни вантажних авто передають значно більший момент, що збільшує навантаження на хрестовини і підшипники
- Тривалість роботи — TIR їздить щодня по 500–1000 км. Навіть невеликий дисбаланс за місяць накопичує такий самий знос як за рік у легкового авто
Важливо: На вантажному автомобілі дисбаланс карданного вала у 10 грам на швидкості 90 км/год створює вібраційне навантаження на підшипники, що еквівалентне постійному удару молотком. За таких умов підвісний підшипник руйнується за 2–4 тижні замість 2–3 років.
5 симптомів дисбалансу карданного вала TIR
- Вібрація в кабіні на швидкості 60–90 км/год — вібрує підлога, сидіння водія, важіль КПП. Характерно що на інших швидкостях вібрація може бути менш відчутною — це резонансна частота конкретного дисбалансу.
- Гул або гудіння з-під рами на магістральній швидкості — глибокий низькочастотний гул що посилюється під навантаженням або при підйомі на підйом.
- Стукіт при рушанні або переключенні передач — особливо помітний при рушанні з місця з навантаженим причепом або при різкому збільшенні тяги.
- Швидкий знос підвісних підшипників — якщо підвісний підшипник виходить з ладу частіше ніж раз на рік — майже напевно причина у дисбалансі або неспіввісності кардана.
- Вібрація посилюється при повному завантаженні — вантажний карданний вал при навантаженні передає значно більший момент, і дисбаланс проявляється сильніше.
⚠️ Не ігноруйте симптоми: для TIR вібрація карданного вала — це не просто дискомфорт. Це прямі втрати на ремонт трансмісії, простій автомобіля і зрив вантажних рейсів.
Причини виникнення дисбалансу карданного вала TIR
- Втрата балансувальних вантажів — найпоширеніша причина. При їзді по поганих дорогах, бездоріжжю або після мийки вантажі злітають
- Деформація вала після наїзду на перешкоду, удару або ДТП
- Нерівномірний знос або бруд на шліцевому з’єднанні — на вантажних авто шліцьова частина кардана частіше забруднюється і корозіює
- Заміна хрестовин або підшипників без наступного балансування — будь-яке втручання порушує початковий баланс
- Неправильне складання після розбирання — секції кардана мають встановлюватись у заводське положення за мітками. Переставлені без урахування міток — гарантований дисбаланс
- Знос або руйнування підвісної опори — зношений підшипник підвісної опори дає биття вала, що зовні схоже на дисбаланс
Як відбувається балансування карданного вала TIR в нашому СТО
1. Діагностика вібрацій і огляд кардана
Підключаємо Xentry — перевіряємо помилки трансмісії. Оглядаємо карданний вал на підйомнику: стан хрестовин, підвісних підшипників, шліцьового з’єднання, захисних чохлів. Перевіряємо співвісність секцій кардана — часто причина вібрації не дисбаланс, а неправильний кут між секціями після ремонту.
2. Демонтаж карданного вала
Знімаємо карданний вал з автомобіля з обов’язковим маркуванням міток на фланцях — щоб встановити точно у вихідне положення. На вантажних авто фланці кріпляться на 6–8 болтів із великими моментами затяжки — використовуємо калібрований пневмоінструмент.
3. Балансування на стенді

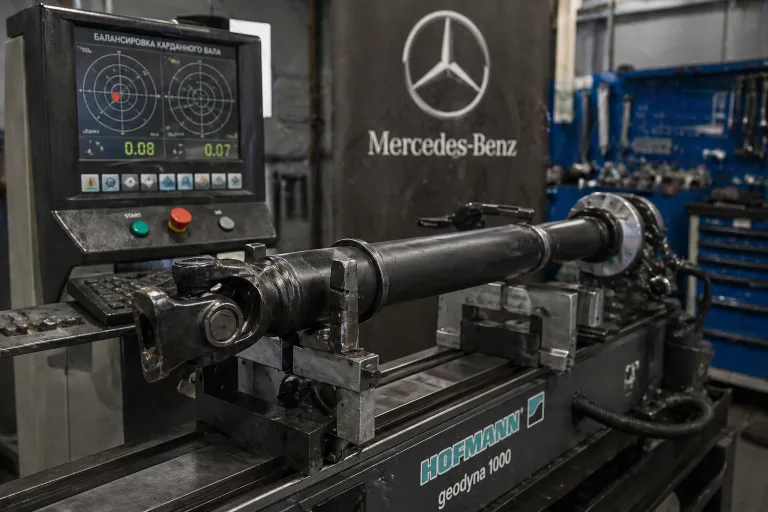

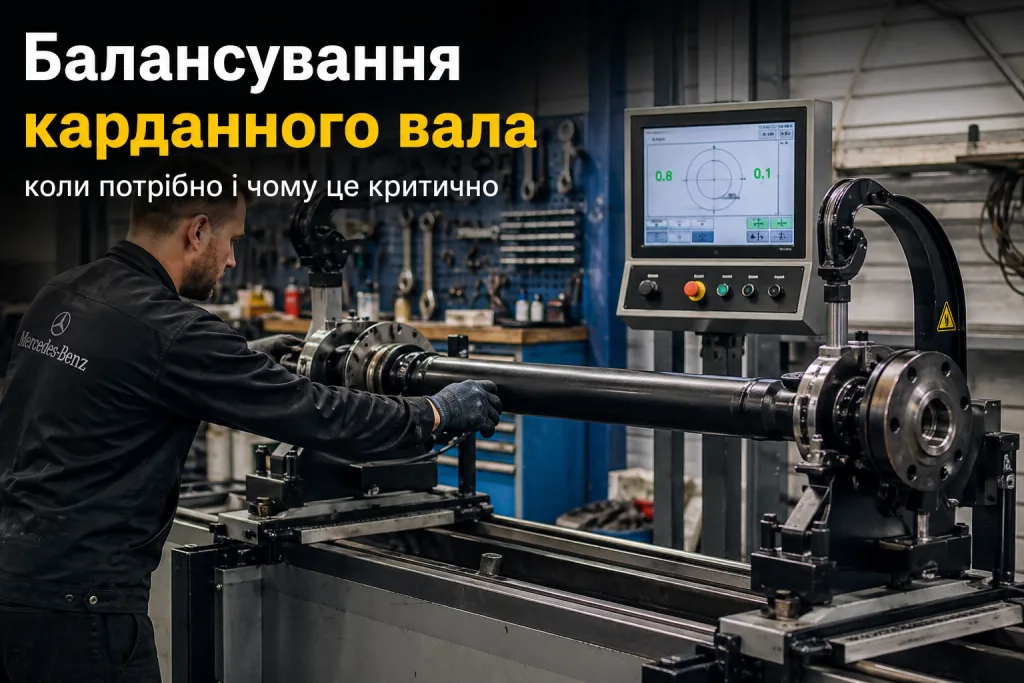

Встановлюємо карданний вал на динамічний балансувальний стенд. Для вантажних карданних валів використовуємо стенд з підвищеним допустимим навантаженням. Визначаємо точку і масу дисбалансу з точністю до 1 грама. Встановлюємо балансувальні вантажі зварюванням або механічним кріпленням — залежно від конструкції вала.
4. Перевірка хрестовин і підшипників
Паралельно перевіряємо стан хрестовин (люфт, іржа, знос) і підвісних підшипників. На вантажному авто рекомендуємо замінювати хрестовини і підшипники профілактично якщо пройдено більше 200 000 км або є будь-який люфт — повторний демонтаж дорогий.
5. Монтаж і перевірка
Встановлюємо карданний вал згідно заводських міток з правильними моментами затяжки фланцевих болтів. Контрольний тест-драйв з повним навантаженням для підтвердження відсутності вібрації.
💬 AI-помічник на сайті: Відчуваєте вібрацію в кабіні або чуєте гул з-під рами? Опишіть симптоми нашому AI-помічнику — він допоможе визначити причину без простою автомобіля.
Наслідки ігнорування дисбалансу карданного вала TIR
Для вантажного автомобіля наслідки дисбалансу кардана значно серйозніші ніж для легкового:
| Вузол | Наслідок дисбалансу | Орієнтовний термін руйнування |
|---|---|---|
| Підвісний підшипник | Руйнування сепаратора, заклинювання | 2–6 тижнів |
| Хрестовини кардана | Знос голчастих підшипників, люфт | 1–3 місяці |
| Підшипники КПП | Підвищений знос первинного і вторинного валів | 3–6 місяців |
| Підшипники заднього моста | Передчасний знос диференціала | 6–12 місяців |
| Сальники КПП і моста | Витікання масла через вібрацію ущільнень | 1–3 місяці |
Крім технічних наслідків — простій TIR на ремонт трансмісії коштує набагато дорожче від вартості балансування. Детальніше про обслуговування трансмісії — в розділі ремонт АКПП та МКПП Mercedes.
Які моделі TIR та комерційного транспорту обслуговуємо
| Модель | Тип кардана | Особливість |
|---|---|---|
| Mercedes Sprinter W906/W907 | 2–3 секції | Найпоширеніша модель, стандартне балансування |
| Mercedes Vito W447 | 1–2 секції | Повнопривідна версія — 2 кардани (перед і зад) |
| Mercedes Actros / Axor | 3–4 секції | Великогабаритний вал, підвищені вимоги до балансування |
| Mercedes Atego | 2–3 секції | Міський розподільчий транспорт, часті навантаження-розвантаження |
| Mercedes Vario | 2 секції | Мікроавтобусна база, схожа конструкція зі Sprinter |
Технічні вимоги до трансмісії комерційного транспорту Mercedes — на офіційному сайті Mercedes-Benz. Детальніше про балансування карданного вала легкових Mercedes — у нашому блозі.
Пов’язані послуги та статті
- Балансування карданного вала Mercedes-Benz (легкові)
- Ремонт АКПП та МКПП Mercedes-Benz
- Ремонт ходової частини Mercedes-Benz
- Комп’ютерна діагностика Mercedes-Benz
- Заміна оливи в двигуні Mercedes-Benz
- СТО Mercedes-Benz в Івано-Франківську — про наш сервіс
FAQ — Часті запитання про балансування карданного вала TIR
Чим балансування карданного вала TIR відрізняється від легкового?
Вантажний карданний вал важчий, довший і зазнає більших навантажень. Допустимий залишковий дисбаланс для TIR — суворіший: навіть малий дисбаланс на великій масі вала дає велике відцентрове навантаження. Балансувальні вантажі для вантажних валів часто кріпляться зварюванням, а не кліпсами як на легкових.
Як часто потрібне балансування карданного вала на TIR?
За регламентом — після кожного втручання в карданний вал: заміна хрестовин, підшипників, шліцьової частини. Профілактично — раз на 150 000–200 000 км або при появі будь-яких симптомів вібрації. Для TIR що їздять по поганих дорогах — частіше.
Скільки часу займає балансування карданного вала TIR?
Демонтаж, балансування на стенді та монтаж — 2–4 години залежно від кількості секцій і стану кріплень. Якщо одночасно замінюються хрестовини або підшипники — 4–6 годин.
Чи можна балансувати карданний вал TIR не знімаючи з авто?
Ні. Якісне балансування можливе лише на стаціонарному стенді після демонтажу вала. «Балансування на авто» — не дає точного результату для вантажних валів через вплив маси трансмісії та підвіски.
Що робити якщо підвісний підшипник вже зруйнований?
Спочатку замінити підшипник, потім обов’язково виконати балансування карданного вала TIR. Якщо встановити новий підшипник без балансування — він зруйнується знову за кілька тижнів з тієї ж причини.
Чи потрібне балансування після заміни хрестовин на TIR?
Так, обов’язково. Нові хрестовини мають дещо іншу масу ніж зношені, і встановлюються в нових точках — баланс вала змінюється. Ігнорування цього кроку — найпоширеніша помилка після ремонту кардана TIR.
Чи обслуговуєте ви Mercedes Sprinter як TIR?
Так. Mercedes Sprinter — найпоширеніша модель комерційного транспорту в нашому регіоні. Балансування карданного вала Sprinter W906 та W907 виконуємо регулярно, маємо весь необхідний інструмент і досвід роботи з цими моделями.
